円形コンバック®（現場打設型大型ブロック積み工法）

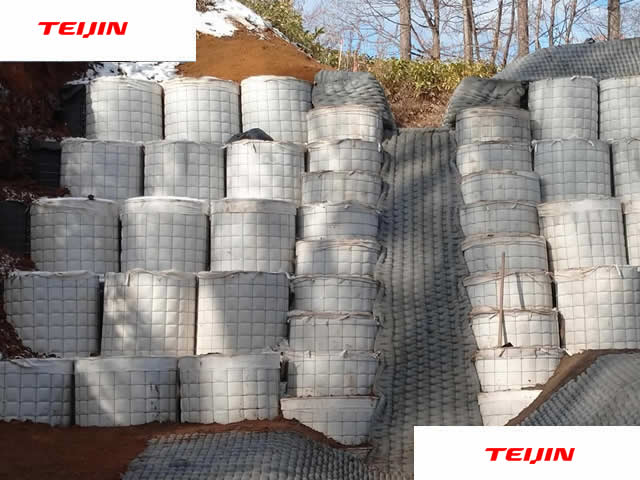

円形コンバック®とは
円形コンバック®工法は、円筒形の溶接金網に内袋をセットし、コンクリートまたはソイルセメントを充填する工法です。
※状況に応じ、石材の充填も可能です（フトンカゴ代替）
部材が軽量なのでR配置や施工が簡単。充填されたコンクリートの硬化によって強固な構造体を形成します。

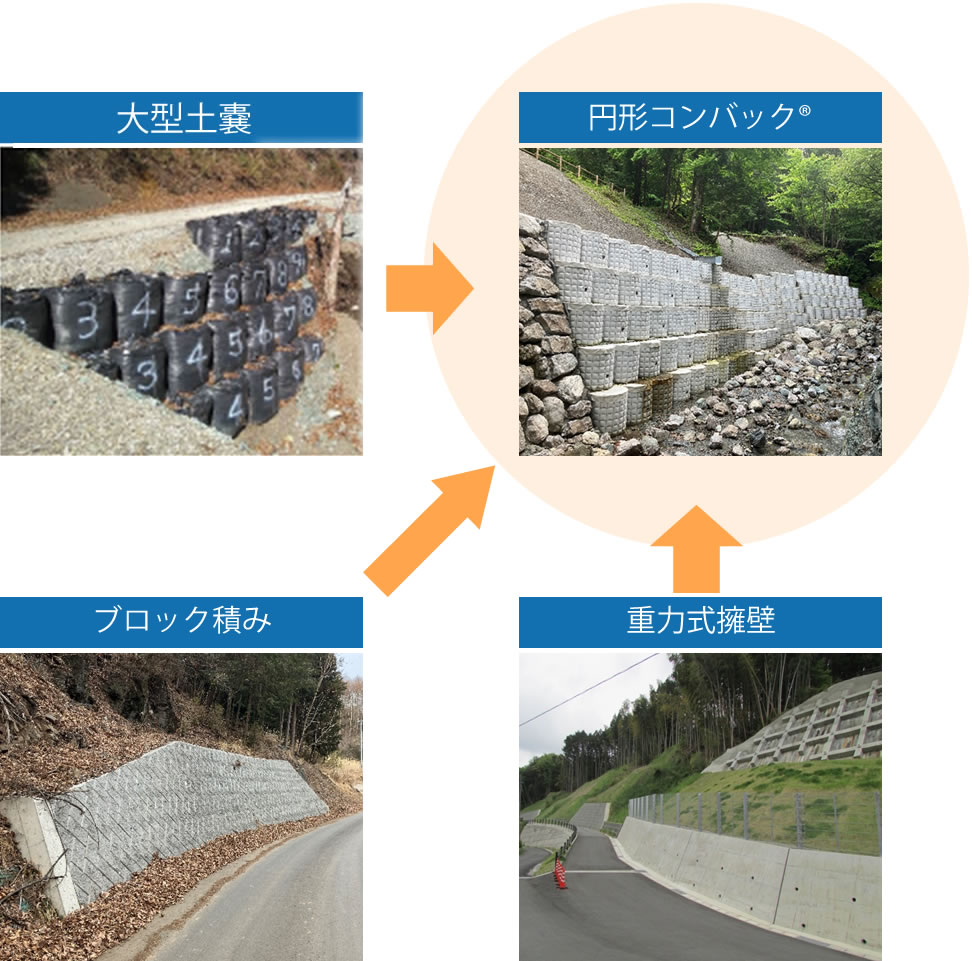

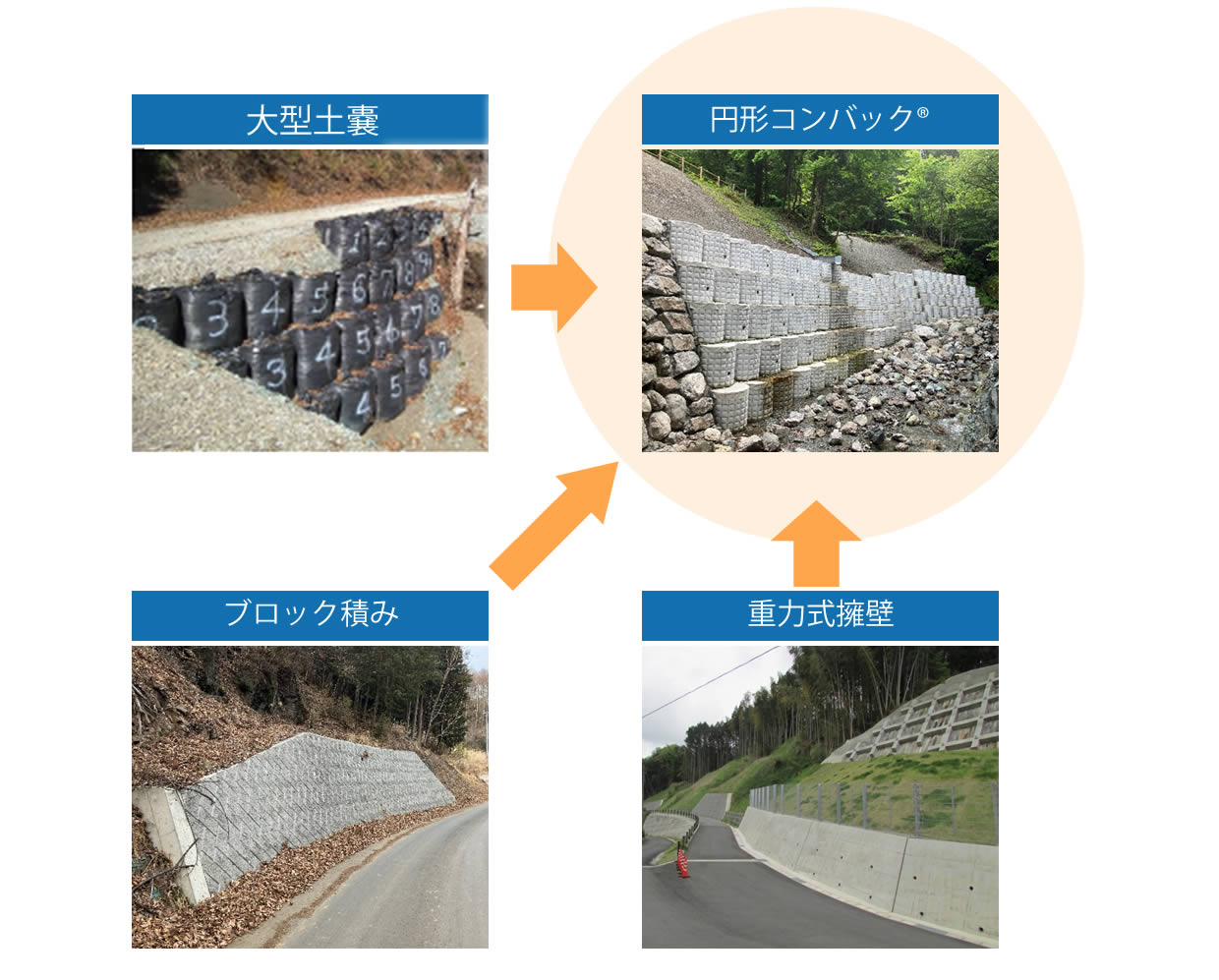

施工イメージ
大型土嚢 → 円形コンバック®
円形コンバック®の特長
■ 円形コンバック®は直径1ｍ× 高さ1ｍ。護岸や土留め構造物を素早く構築できます。
※上記以外の寸法も可能です
■ 円形のためＲ部の施工が容易で特殊型が不要です。
■ 充填コンクリートの硬化後は強固な構造体となります。
■ 配置の自由度が高く、様々な用途に利用できます。
- 直線配置

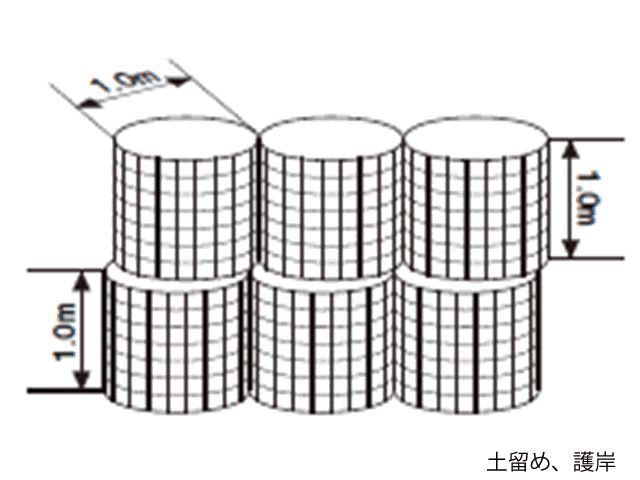

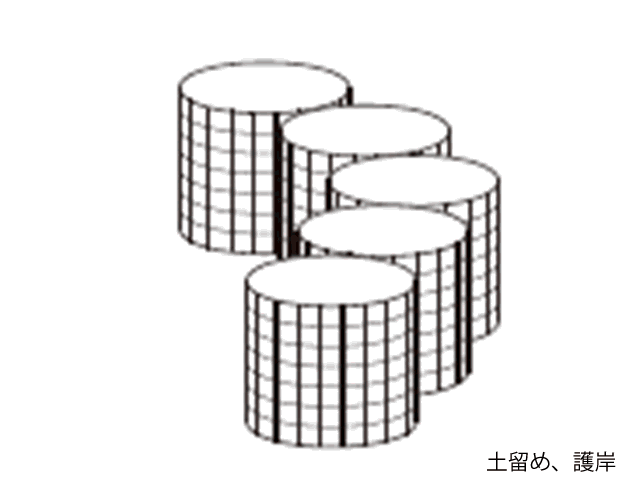

円形コンバック®直線配置 - R配置

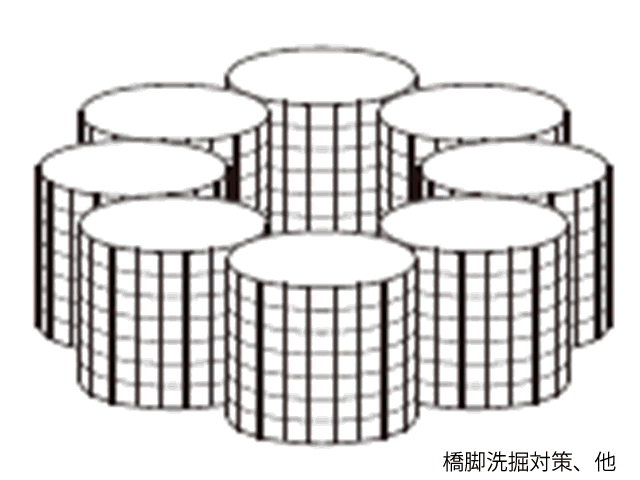

円形コンバック®R配置 - 円形配置
円形コンバック®円形配置
土留め、護岸
土留め、護岸
橋脚洗掘対策、他

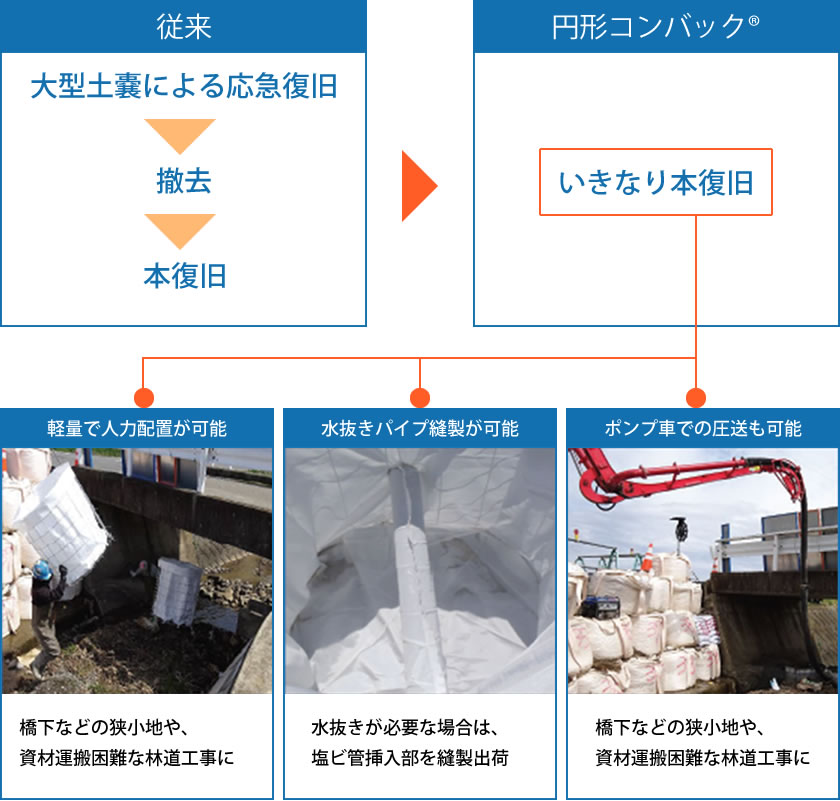

円形コンバック®従来工法との比較
円形コンバック®の用途例
落石・崩土対策、洗堀対策、護岸・土留、橋脚保護等

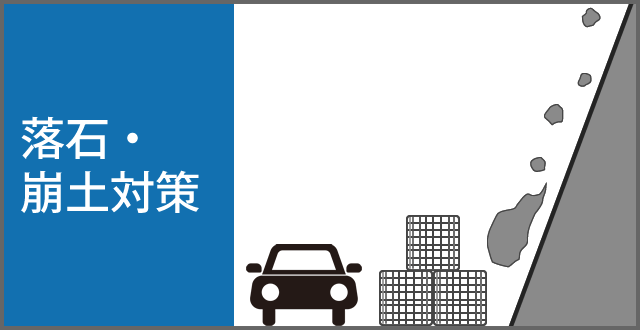

円形コンバック®落石・崩土対策

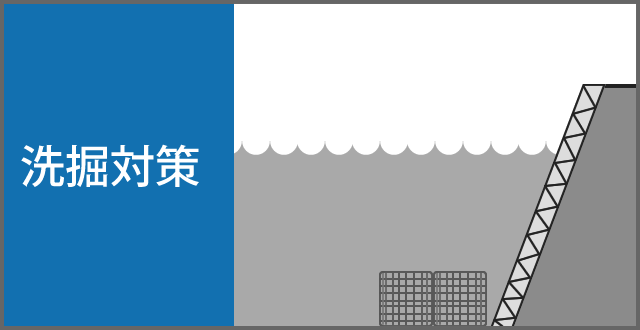

円形コンバック®洗掘対策

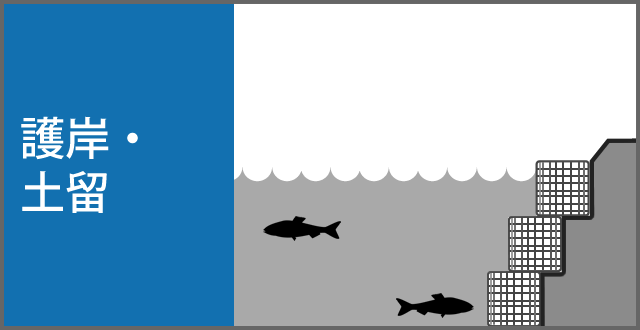

円形コンバック®護岸・土留

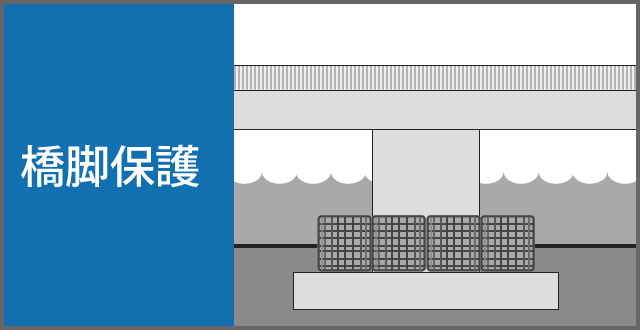

円形コンバック®橋脚保護
施工事例

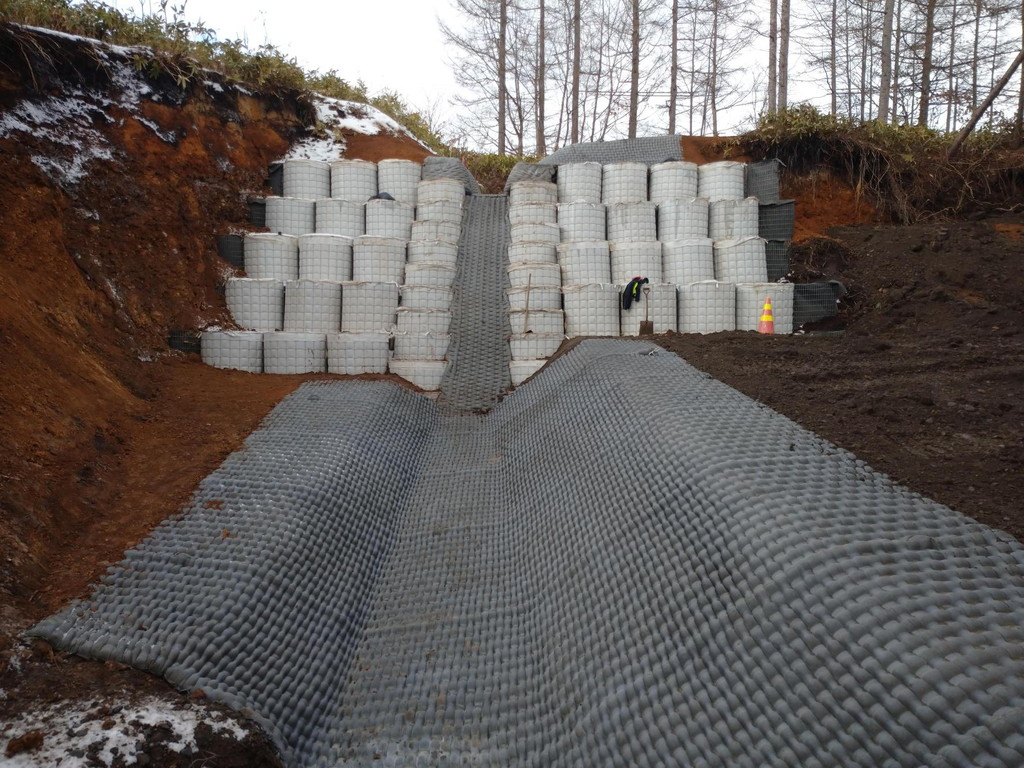

円形コンバック®土留め工とファブリフォーム®（布製型枠）水路工＿遠景

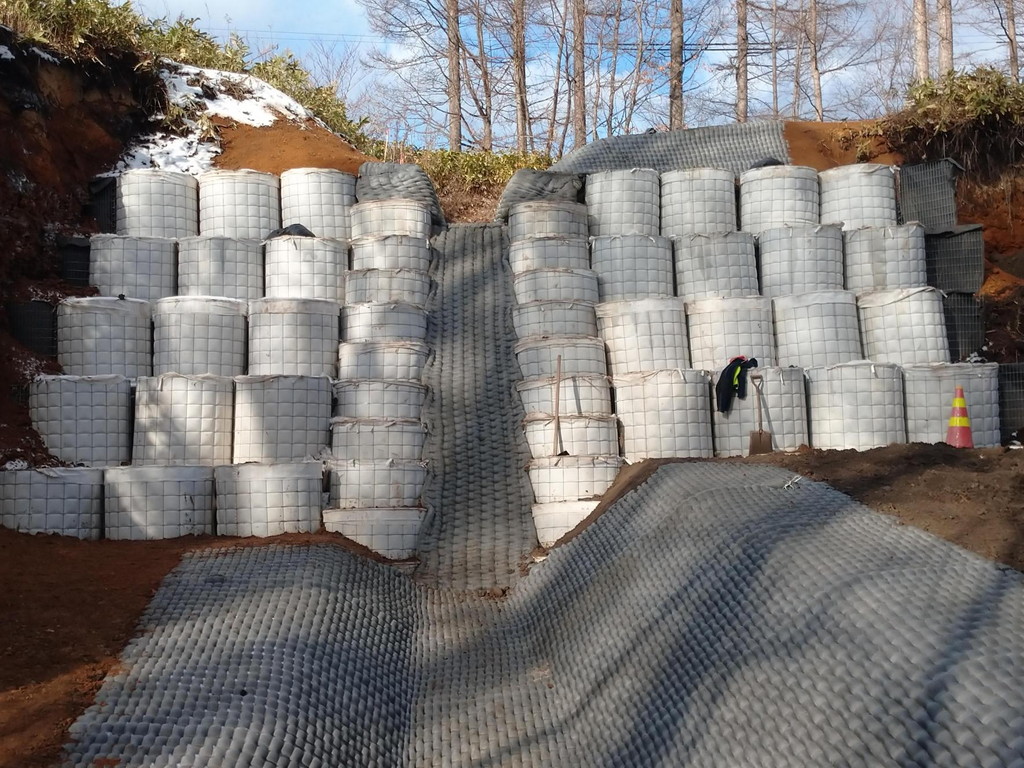

円形コンバック®土留め工とファブリフォーム®（布製型枠）水路工_近景

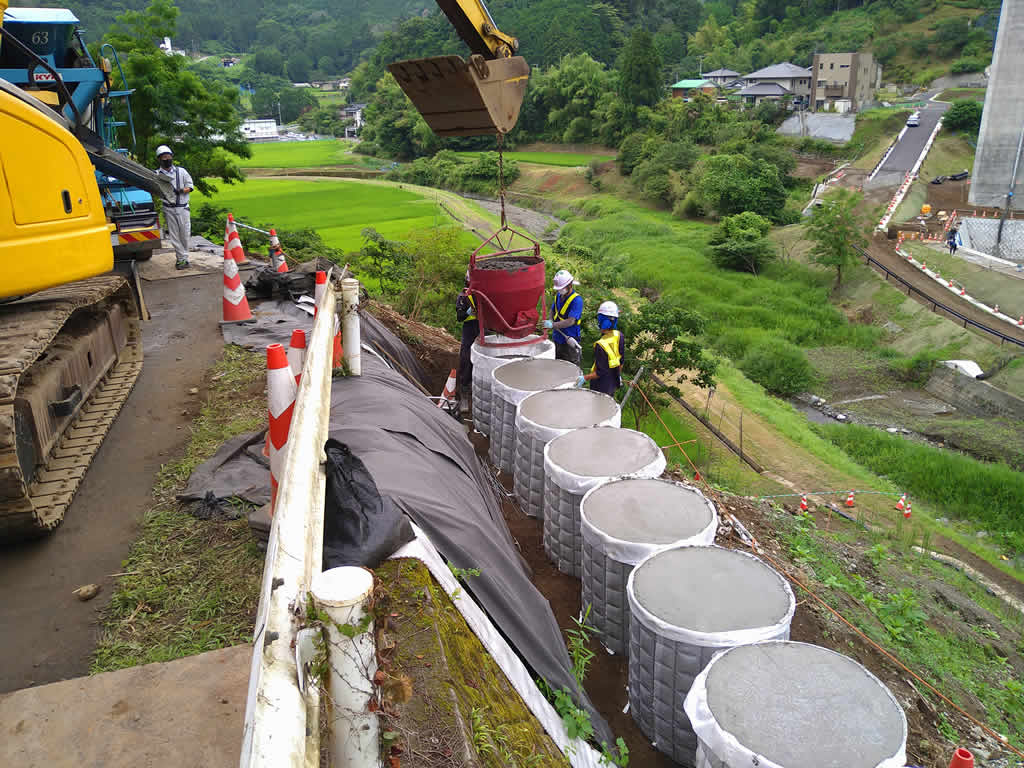

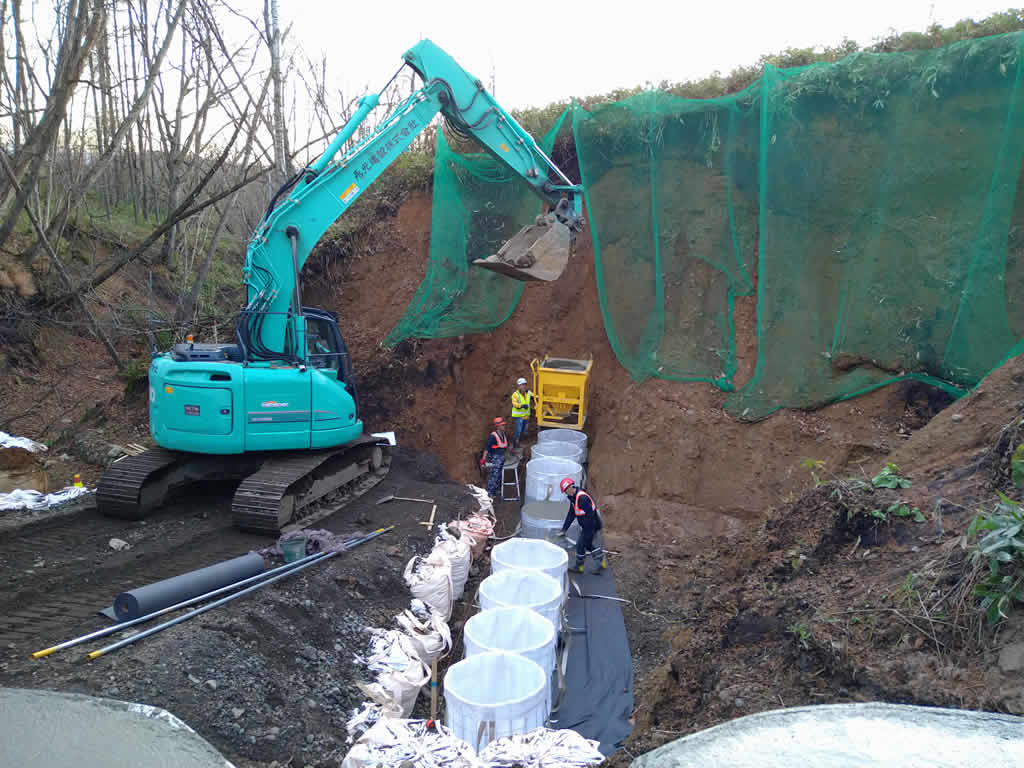

ホッパーによる現場打設

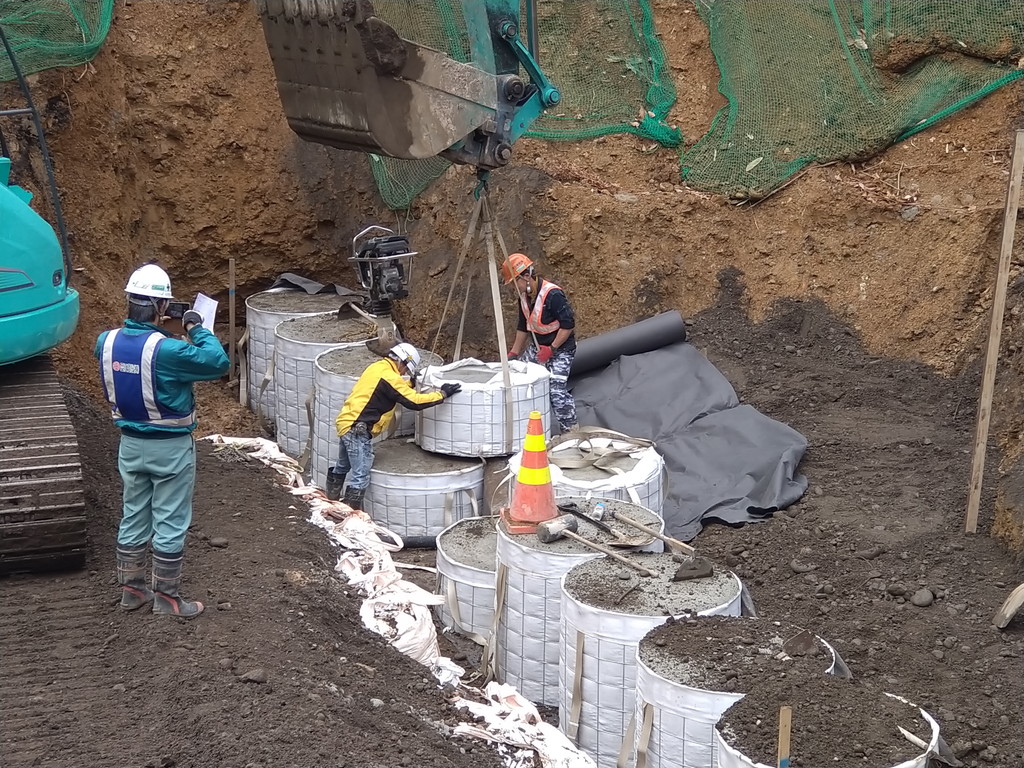

現場打設と吊施工を並行して据付

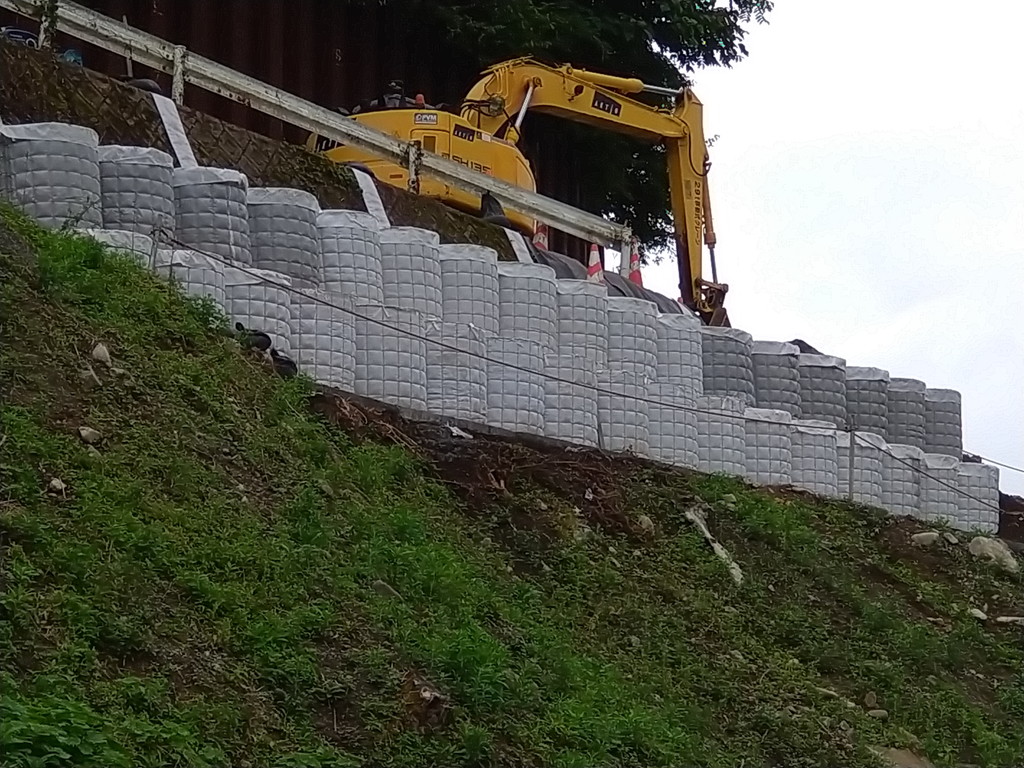

道路擁壁
ホッパーによる現場打設

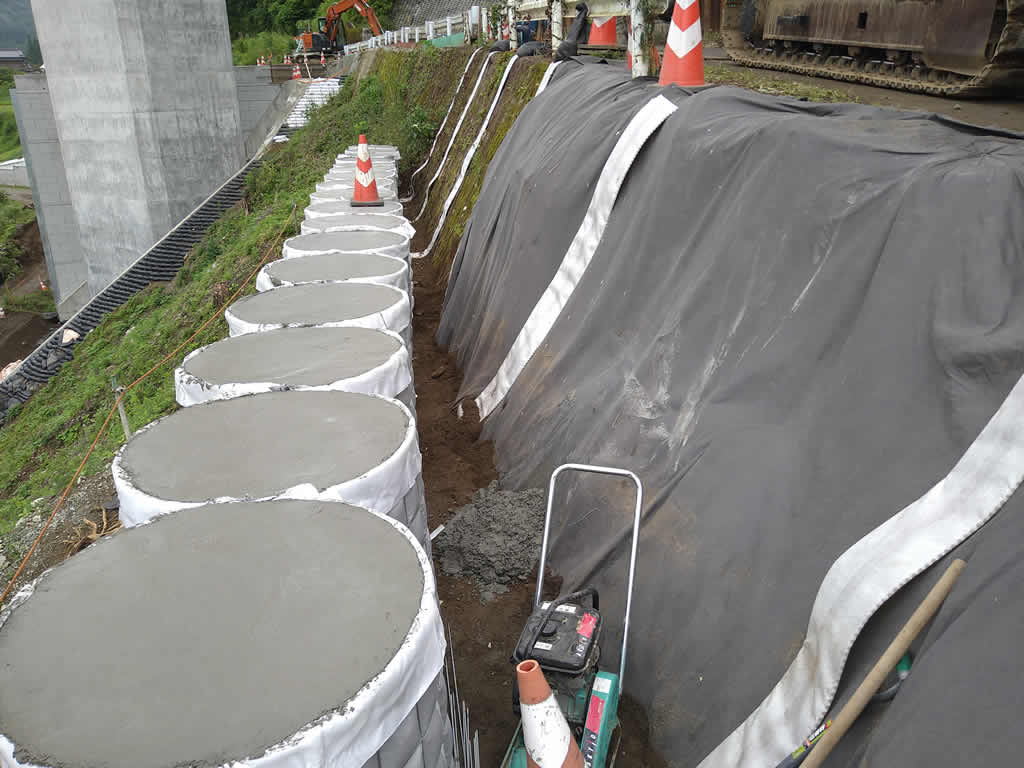

パブリックドレーン®（裏面排水材）、ポシブル®（吸出防止材）敷設状況

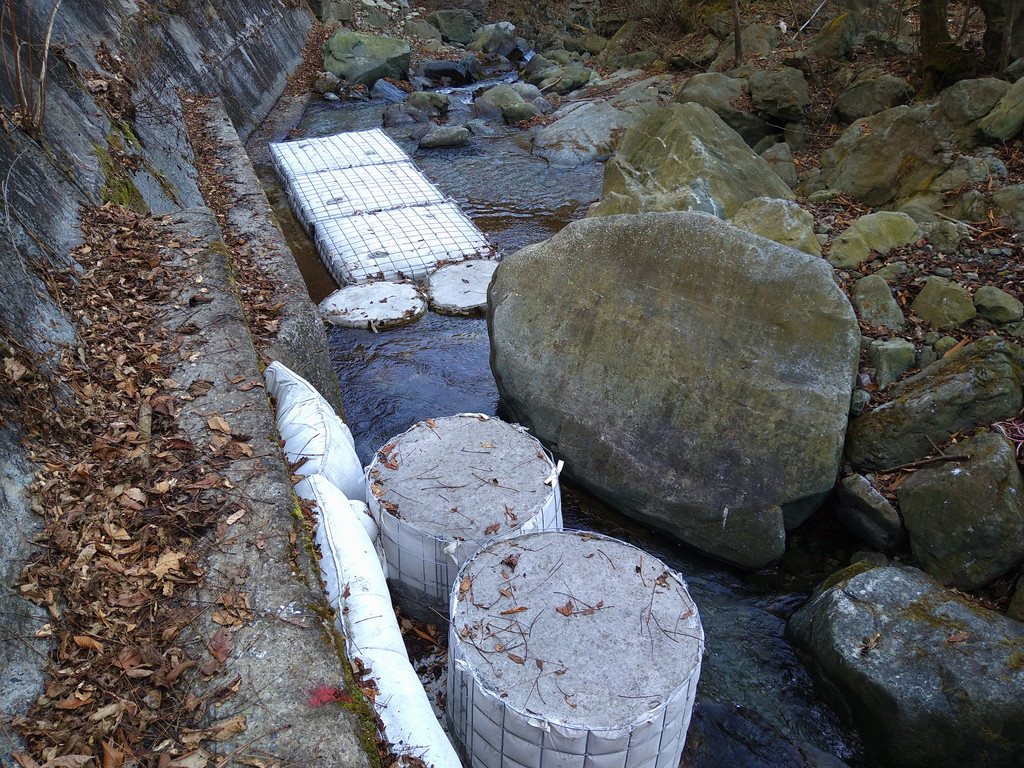

水制工・根固め工_施工_遠景

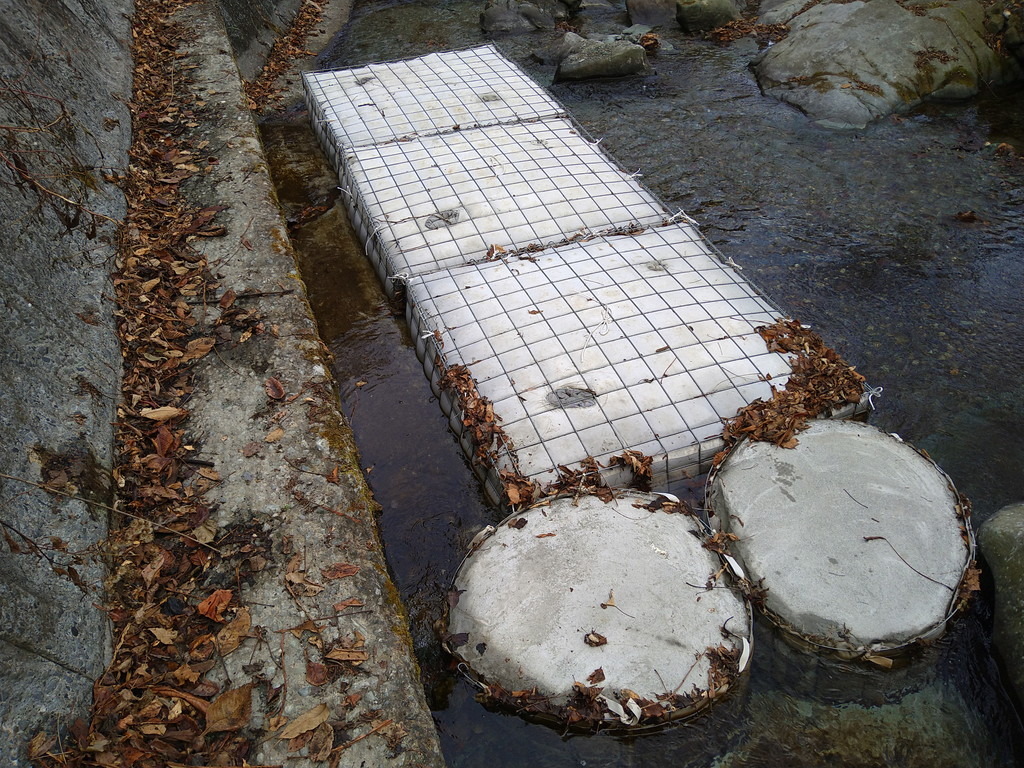

水制工・根固め工_施工_近景

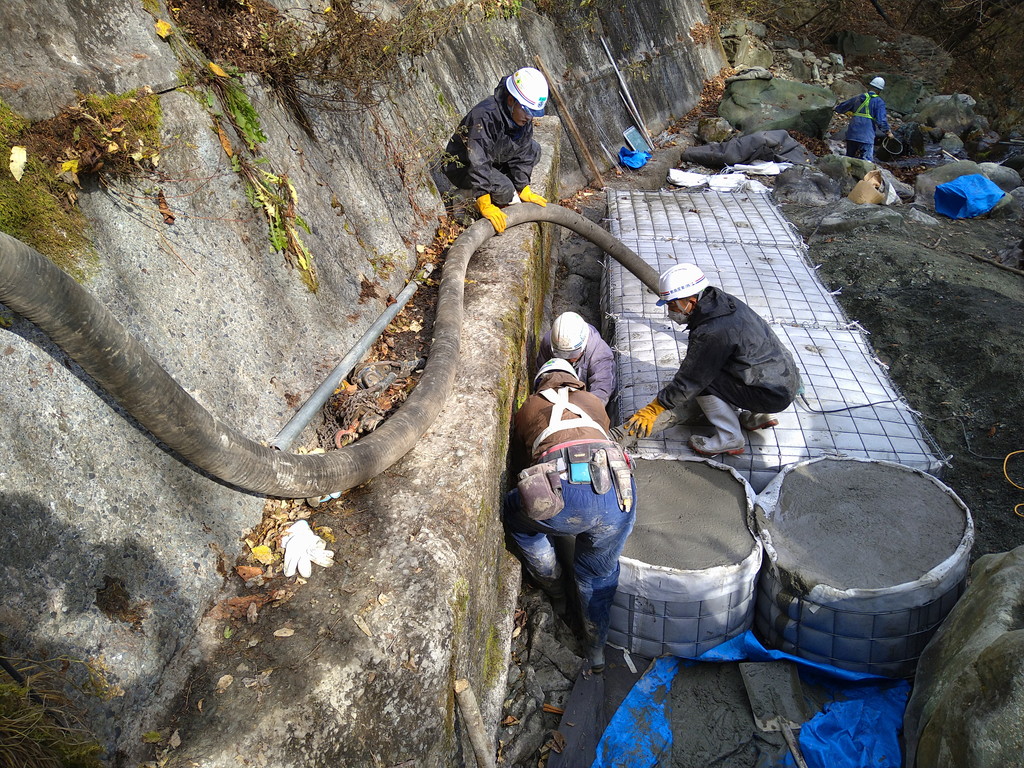

ポンプ圧送による打設

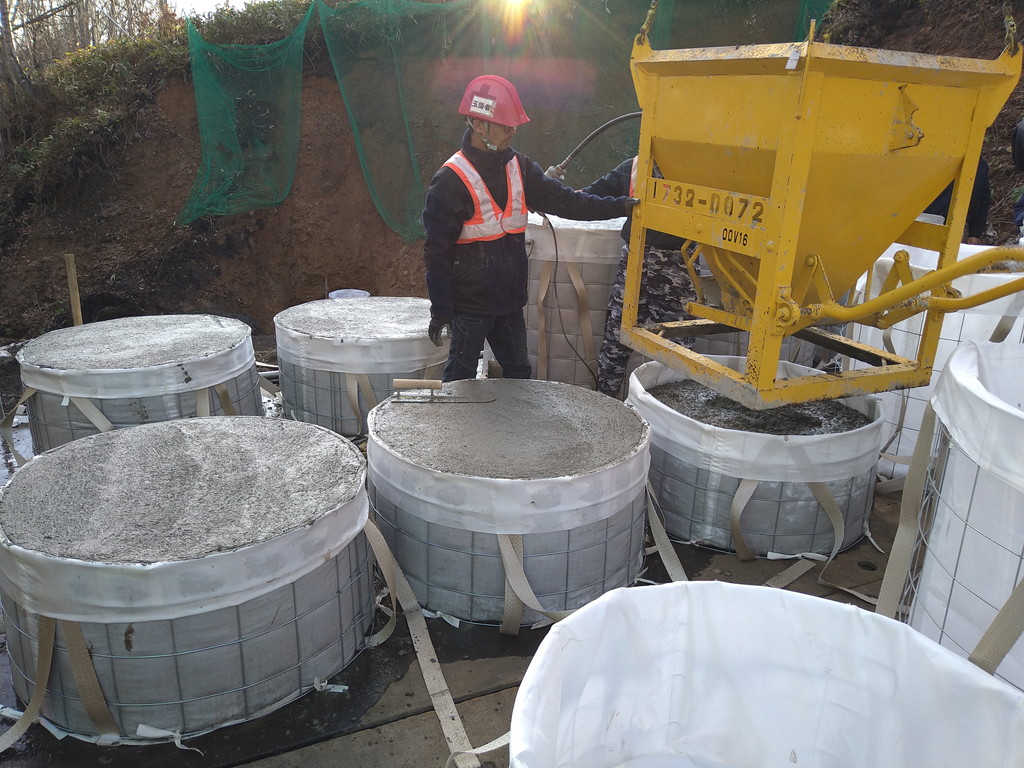

吊施工前のヤードでの作り置き状況

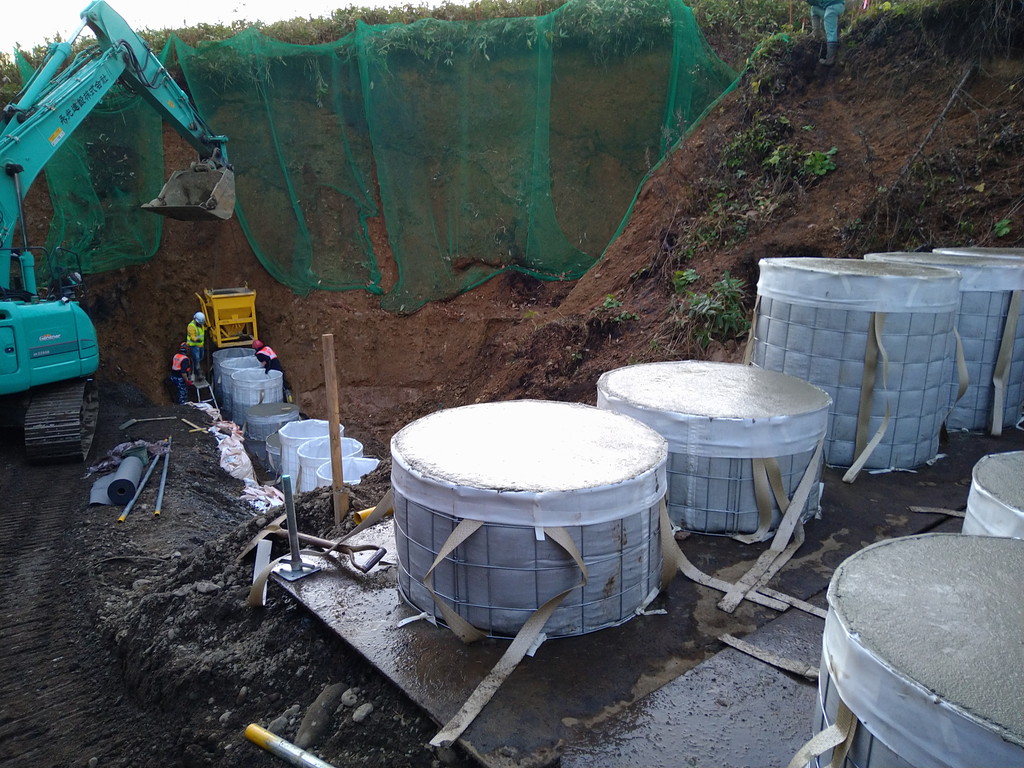

吊施工前のヤードでの養生状況

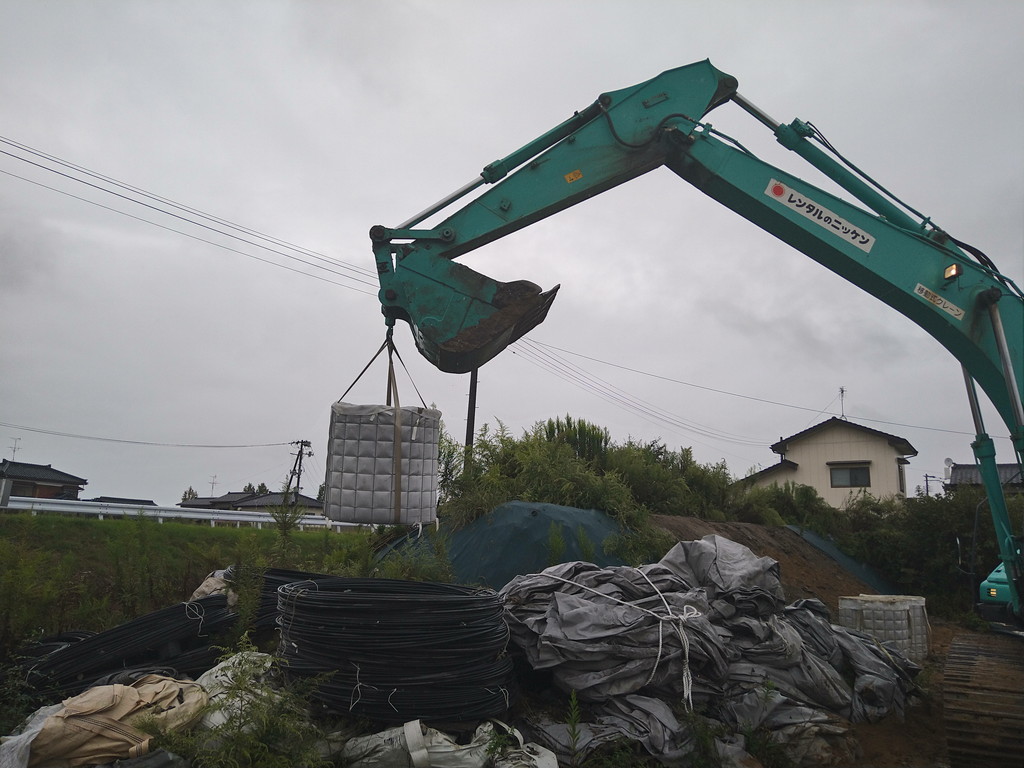

硬化後の移動状況

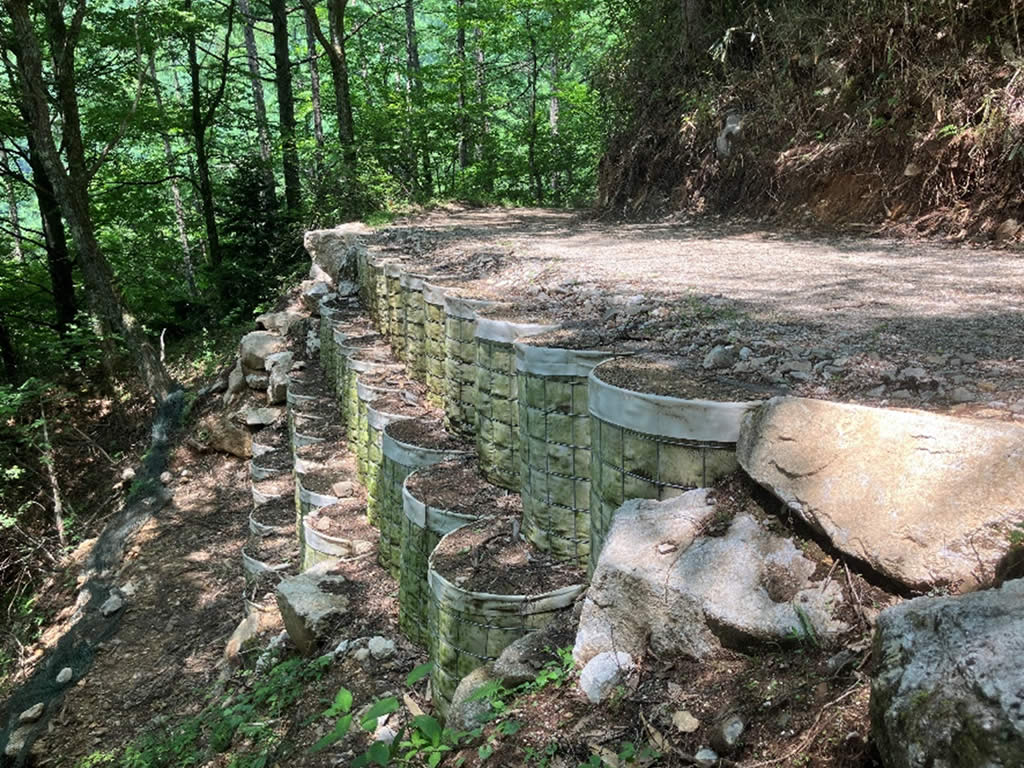

林道復旧（ソイルセメント充填）

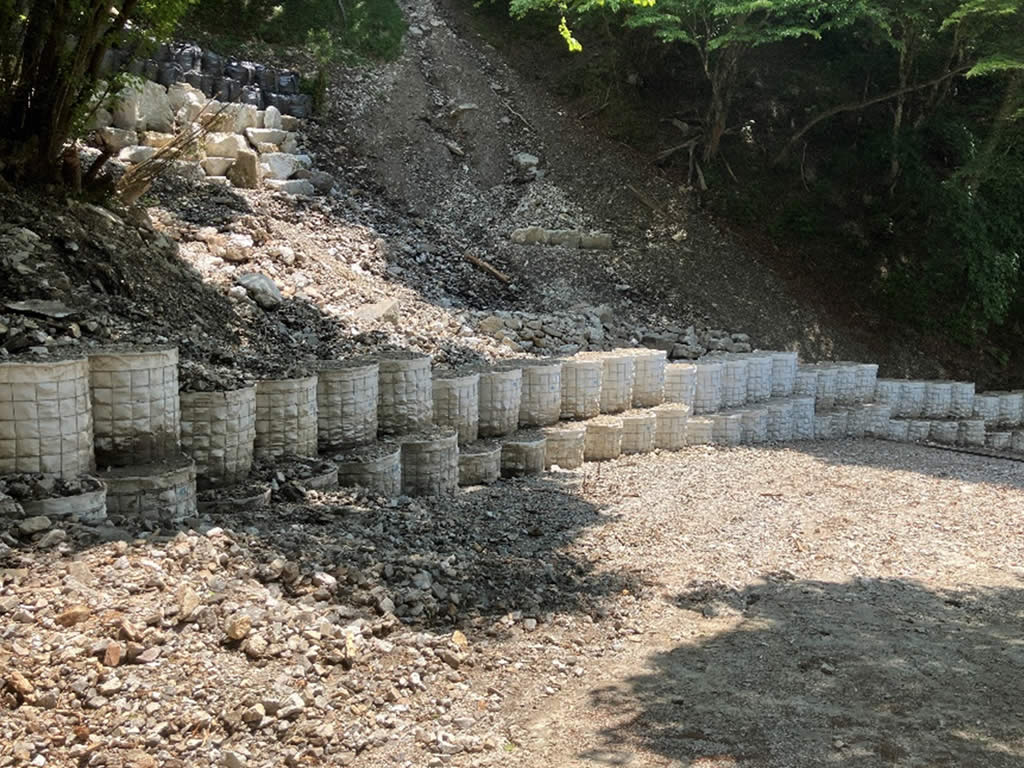

林道待受け擁壁（ソイルセメント充填）

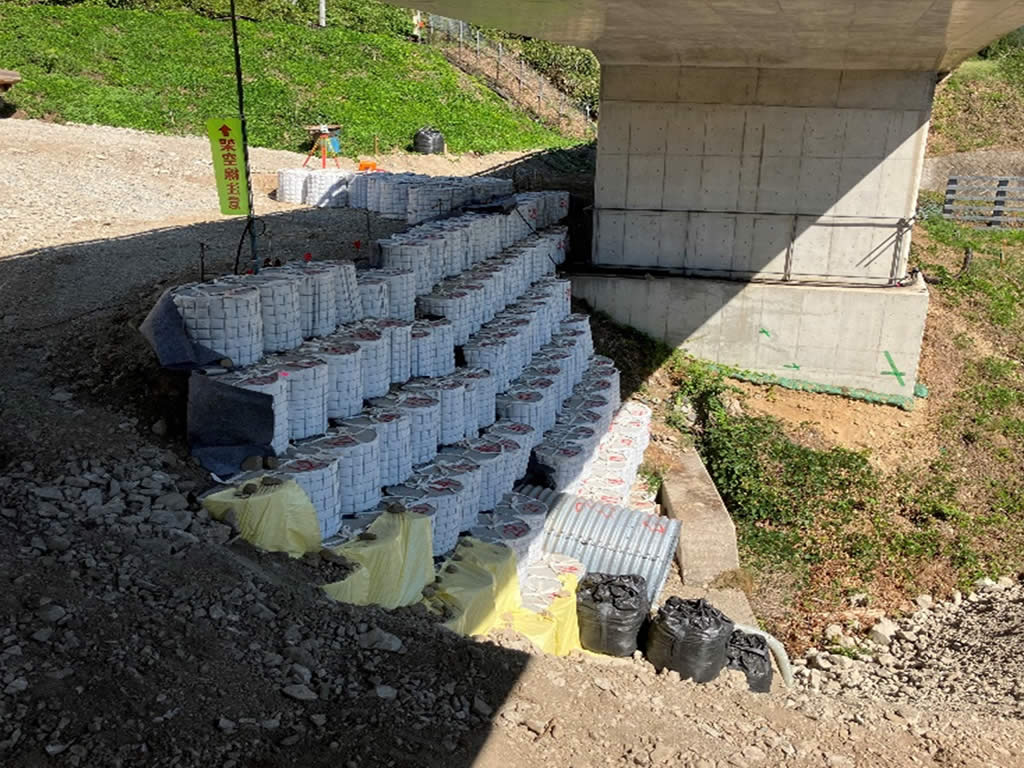

橋梁下部工事用道路土留め

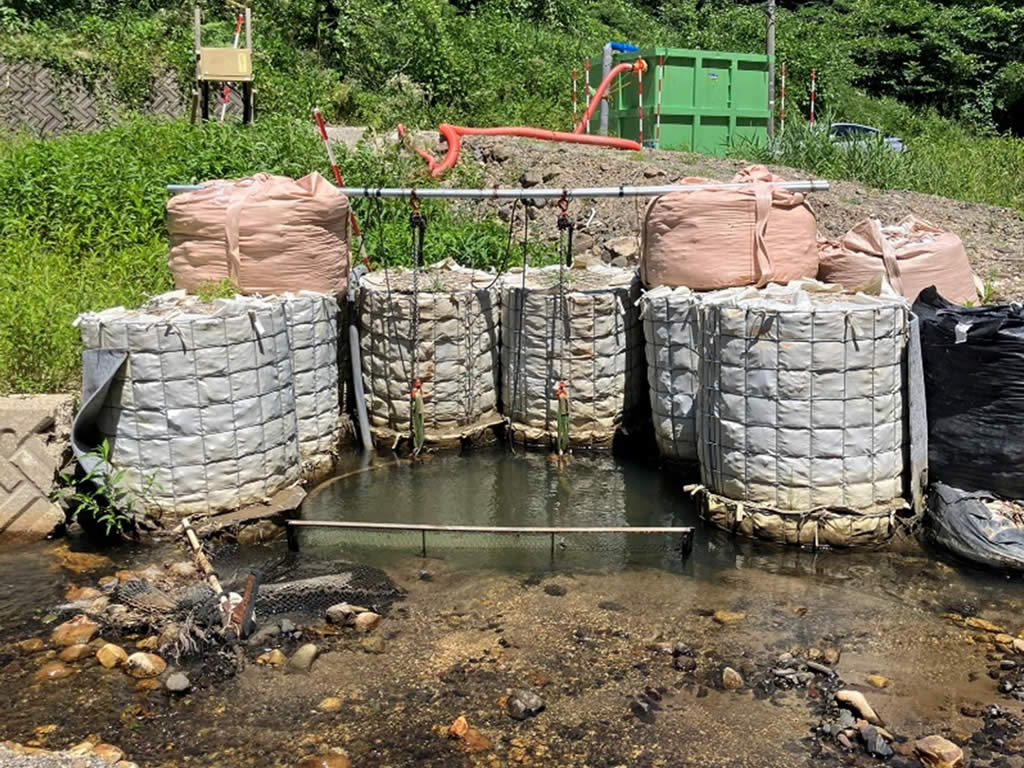

応急復旧した取水施設（能登半島復興関連）

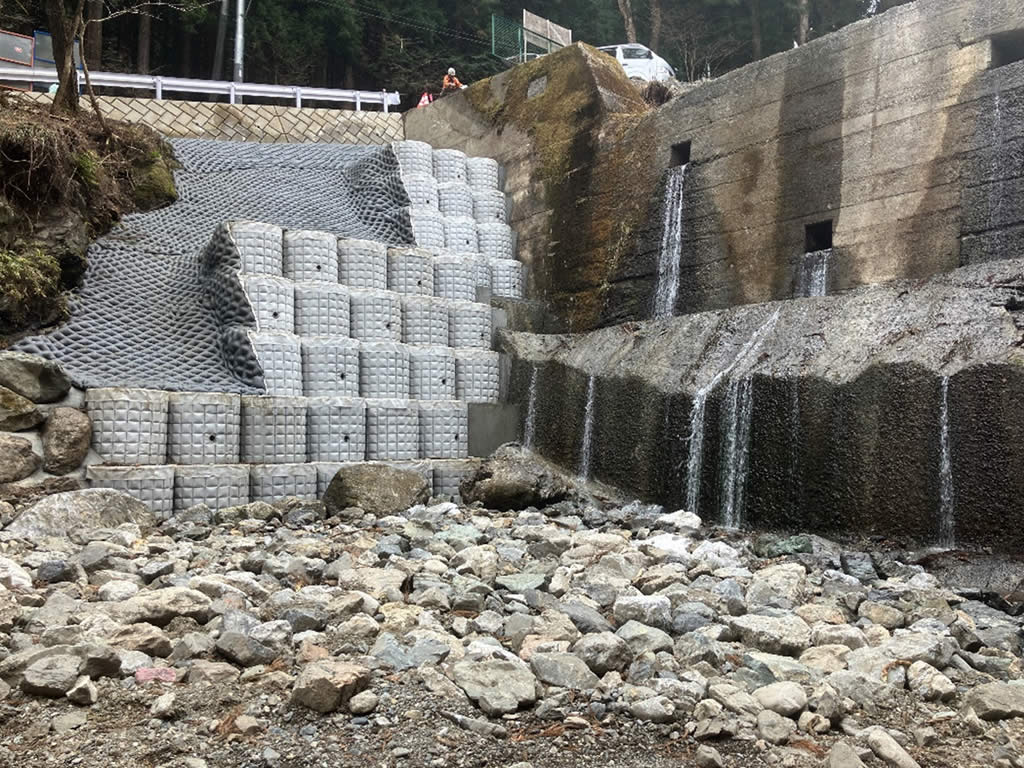

砂防堰堤側壁護岸工とファブリフォーム®法面工

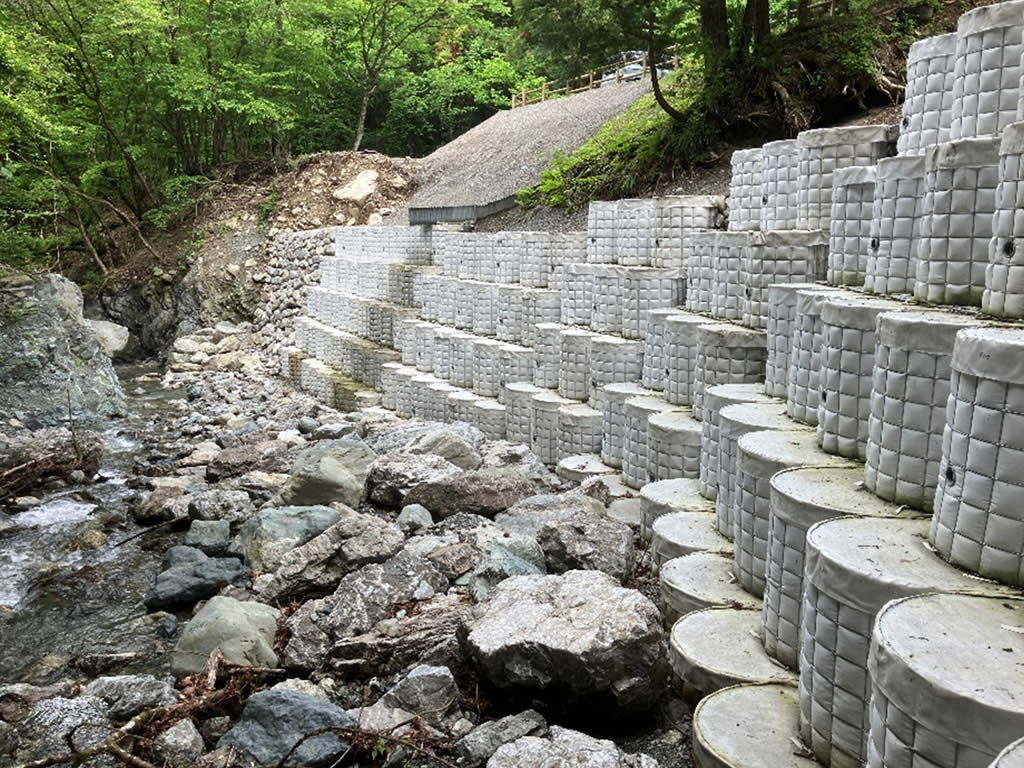

急流河川護岸工

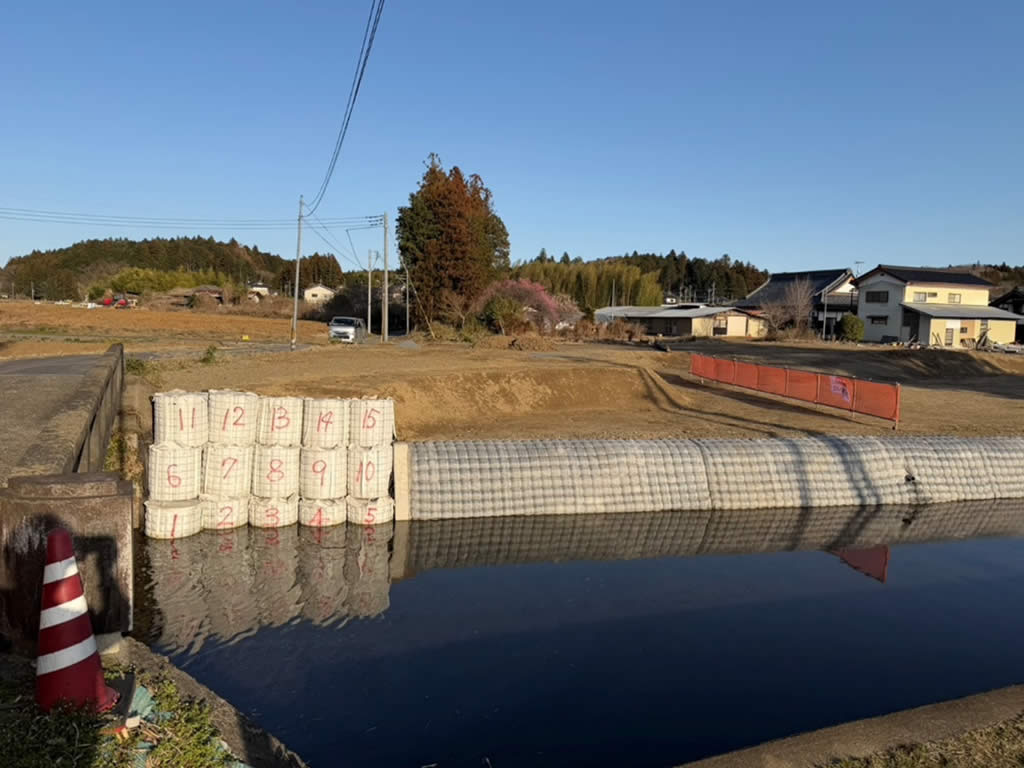

条件護岸工とファブリフォーム®護岸工
ソイルセメント材を利用した円形コンバック®とは
ソイルセメント材を利用した円形コンバック®の詳細は、バナーをクリックしてください。
※円形コンバック®はTAジオネクスト(株)の登録商標です。
